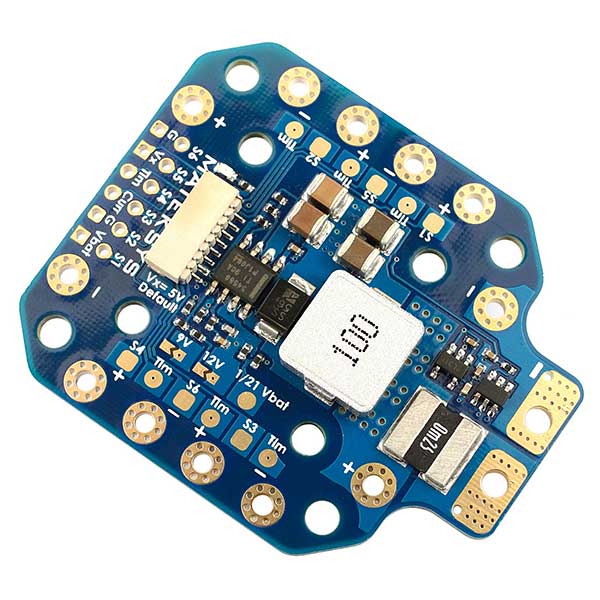

PDB-HEX, сумісний з 12S (Плата розподілу живлення)

Керівництво швидкого старту  (PDF 13 МБ)

PDB (Плата розподілу живлення)

• Діапазон вхідної напруги: 6–60 В (2–12S LiPo)
• Резистор PDB/датчика струму: 140 А постійно, 264 А піково
• Контактні площадки живлення ESC: 60 А постійно, 100 А піково
• 6 пар контактних площадок для живлення, сигналу та телеметрії ESC
• Датчик струму: 264 А, 3,3 В АЦП
• Масштаб струму 125 (INAV/BF), BATT_AMP_PERVLT 80 (ArduPilot)

Роз’єм JST-SH-8P та контактні площадки

• Vbat: напруга батареї
• G: земля
• Curr: сигнал струму
• Tlm: дублює контактні площадки Tlm для телеметрії ESC
• S1/S2/S3/S4/S5/S6: сигнал ESC
• Vx: вихід стабілізатора

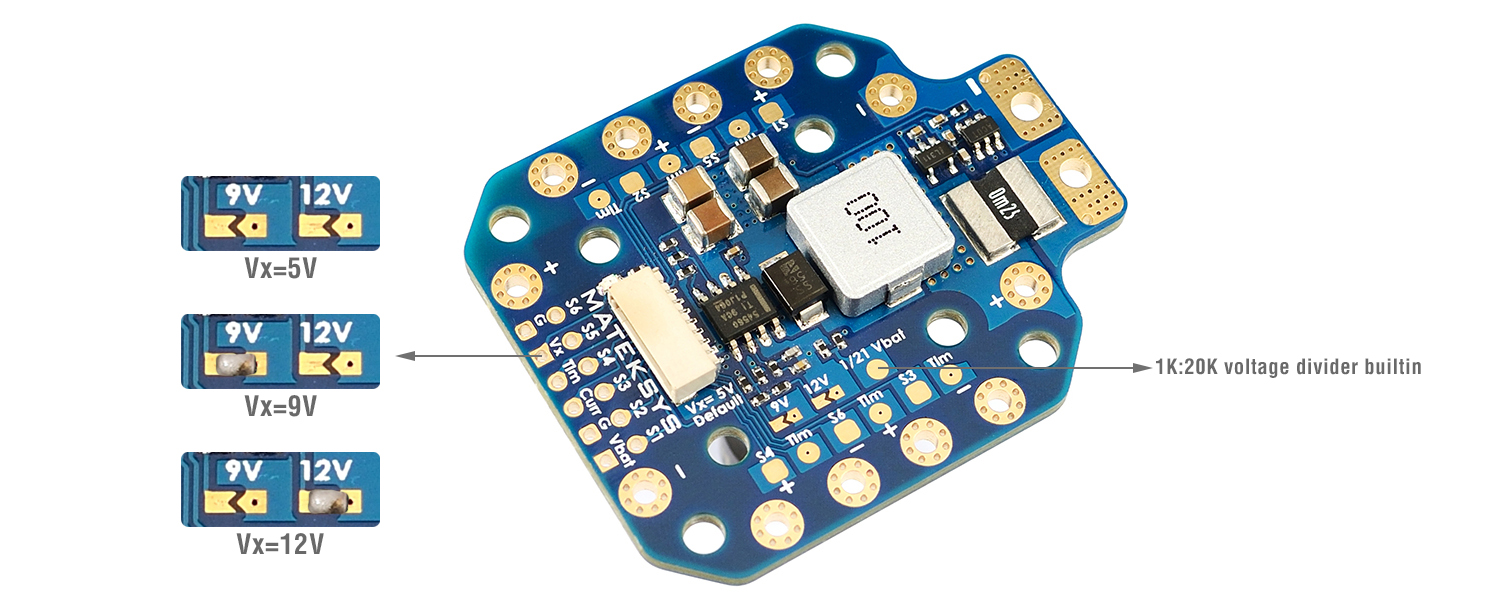

Вихід BEC Vx (за замовчуванням 5 В)

• Vx = 5 В за замовчуванням, постійний струм 5 А
• При встановленні перемички 9 В: Vx = 9 В, постійний струм 4 А, макс. 5 А
• При встановленні перемички 12 В: Vx = 12 В, постійний струм 4 А, макс. 5 А
• Стійкість до короткого замикання на виході (1 секунда)
• Захист від перевантаження по струму та самовідновлення

Дільник напруги

• Резистори 1к:20к
• Вихідна напруга = 1/21 від напруги Vbat

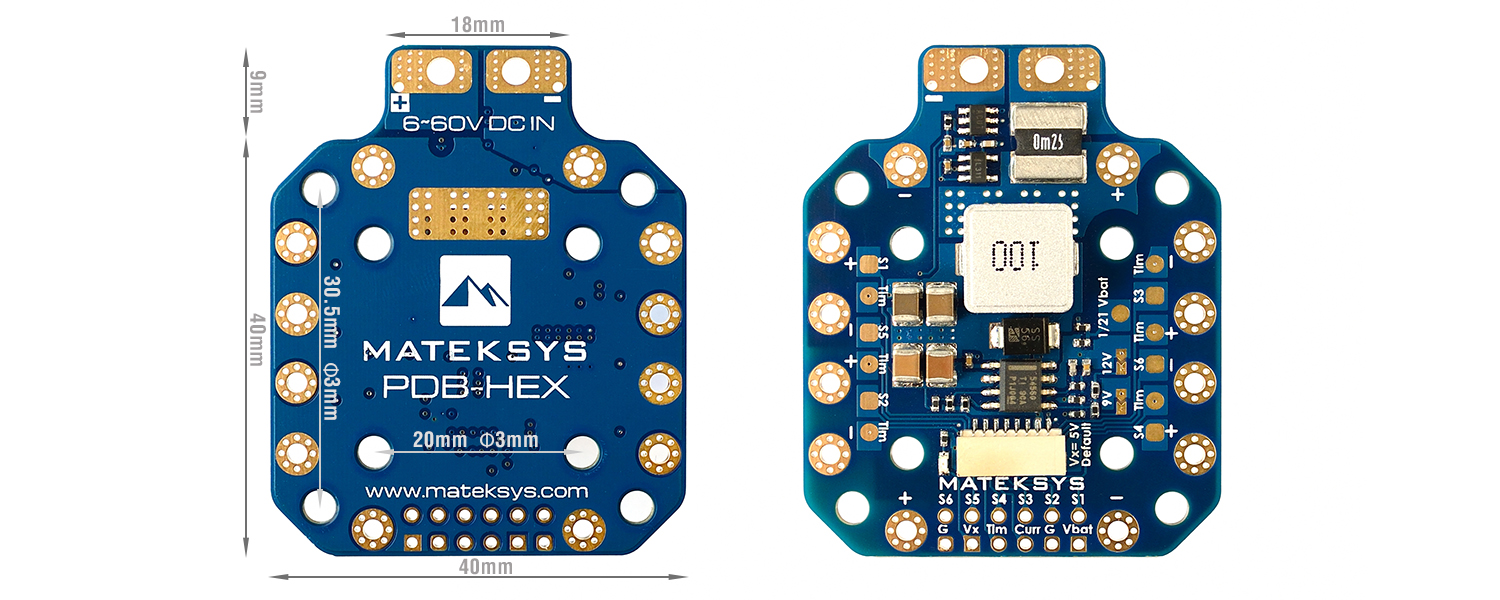

Фізичні параметри

• Кріплення: 30,5 × 30,5 мм, 20 × 20 мм, Ø3 мм
• Розміри: 49 × 40 × 6 мм
• Вага: 12 г

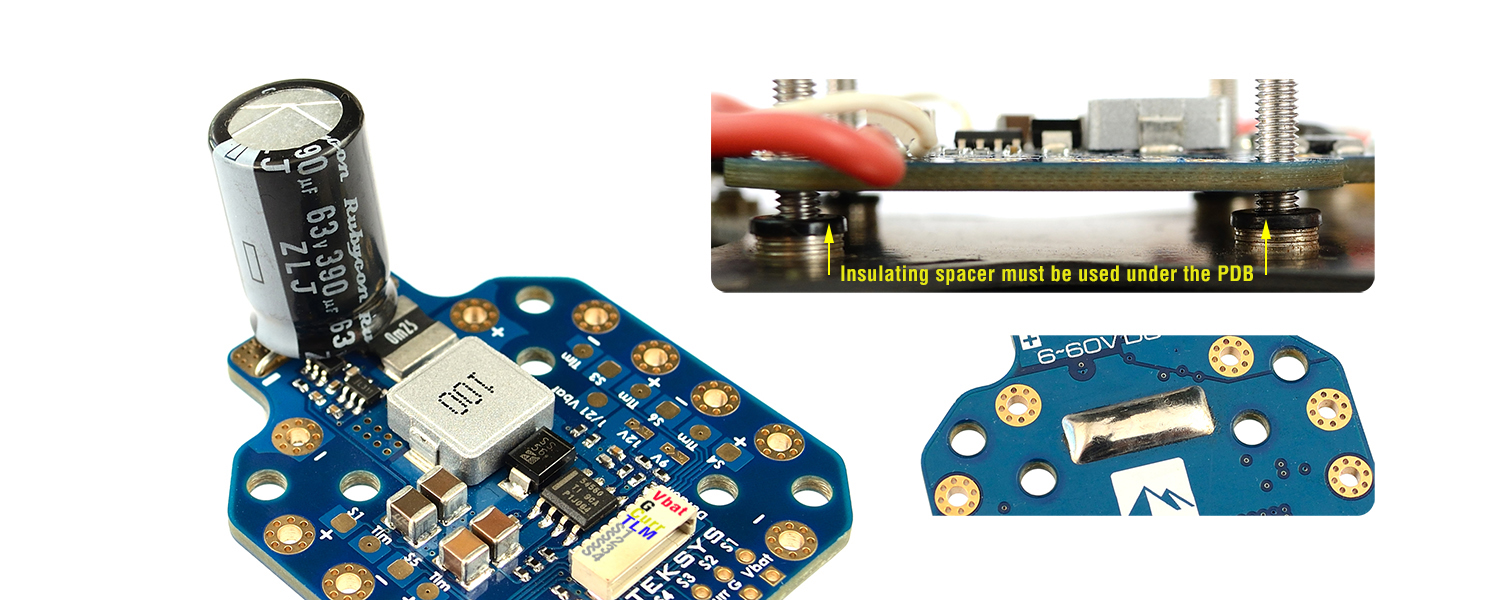

Комплектація

• 1x PDB-HEX
• 1x конденсатор Rubycon ZLJ 63 В 390 мкФ
• 1x кабель JST-SH1.0_8pin, 5 см
• 2x роз’єми JST-SH1.0_8pin
