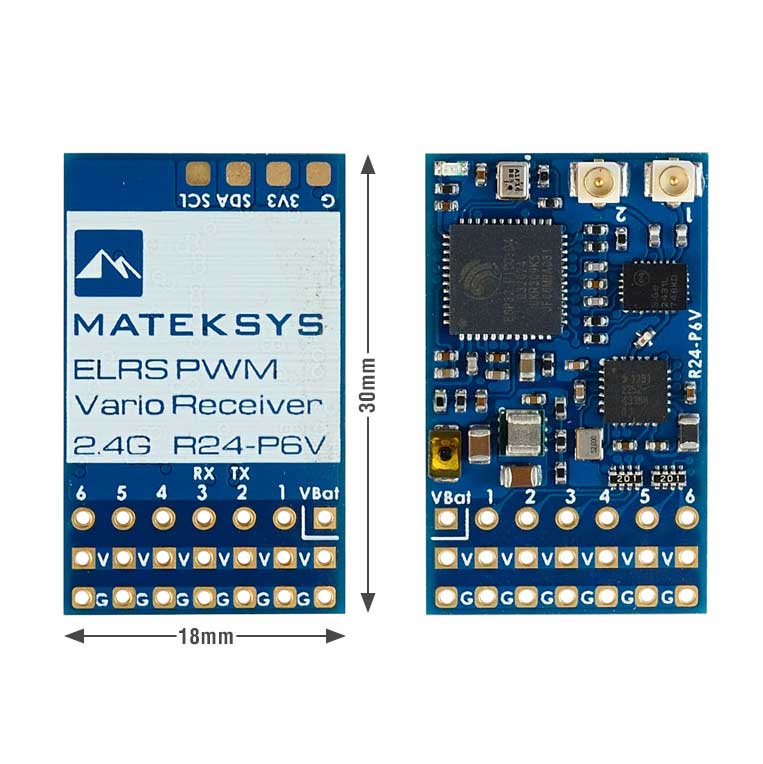

Приймач ExpressLRS 2.4ГГц PWM Vario, R24-P6V

Специфікації

• ESP32-PICO-D4, SX1281, прошивка ExpressLRS
• PA/LNA: SE2431L
• Частота RF: 2,4ГГц ISM
• Потужність телеметрії: 22,5дБм (180мВт)
• Diversity: перемикання антен, за замовчуванням ANT1
• Барометр SPL06-001 (варіометр)
• Вихід приймача: 6x канали PWM
• Вимірювання напруги VBAT: 0~25,5В
• Роз’єм антени: IPEX MHF-1

• Живлення: 4-13В DC @ «V» pad
• Розсіювана потужність: 60мА~80мА @5В IN
• Розмір PCB: 30мм × 18мм
• Вага: 4г з антеною
• Комплектація:
  • 1x ELRS-R24-P6V
  • 2x антени IPEX MHF1, 15см
  • Піни Dupont 2,54 (плата постачається без паяння)

Прошивки

• Вікі ExpressLRS — натисніть ТУТ
• Ціль приймача: Generic ESP32 PWM Vario 2.4Ghz RX, / або RadioMaster ER6-GV, / або RadioMaster ER6-G
• Приймач постачається з прошивкою ExpressLRS 3.3.2 та binding-фразою «123456» — приймач ніколи не увійде в режим прив’язки через стандартну процедуру.
• Потрібно перепрошити його своєю binding-фразою АБО підключитись до ПК/телефону через WiFi і встановити фразу через WebUI.

Поради

• Режими конфігурації перемикачів повної роздільної здатності
• Живлення приймача зі зворотною полярністю пошкодить мікросхему регулятора. ПЕРЕВІРТЕ ЩЕ РАЗ дроти живлення, підключені до приймача.
• Версія прошивки передавача має бути EdgeTX 2.7.1/OpenTX 2.3.15 або новіша

——————————————————-

Прошивка через Wifi

• Увімкніть приймач. Червоний світлодіод спочатку блимає повільно, а через 30с — швидко, що означає режим Wifi Hotspot.
• Wifi SSID «ExpressLRS RX», пароль «expresslrs»
• Детальніші кроки дивіться на цій сторінці.

Прошивка через UART

1. Спочатку відключіть ESC і серво від приймача.
2. Підключіть приймач до USB-TTL адаптера: TX (пін PWM 2) приймача до Rx USB-TTL, RX (пін PWM 3) приймача до Tx USB-TTL. З’єднайте 5V та GND USB-TTL з «V» та GND приймача.
3. Утримуючи кнопку boot, увімкніть приймач, потім відпустіть — червоний світлодіод має загорітись постійно.
4. У конфігураторі виберіть ціль Generic ESP32 PWM Vario 2.4Ghz RX, або RadioMaster ER6-GV та метод прошивки «UART», встановіть binding-фразу та параметри прошивки, позначте «erase before flash» та «Force Flash».
5. Веб-прошивач: expresslrs.github.io/web-flasher
