«Будь-який приймач ELRS 2,4ГГц працює з будь-яким TX-модулем ELRS 2,4ГГц, від будь-якого виробника, навіть саморобним — за умови однакової binding-фрази та налаштувань (регуляторний домен, параметри продуктивності та Extra Data)».
Приймачі постачаються з прошивкою ExpressLRS та заводською BINDING_PHRASE для контролю якості — приймач НІКОЛИ не входить у режим прив’язки через стандартну процедуру binding.
Потрібно перепрошити його своєю binding-фразою АБО підключитись до ПК/телефону через WiFi і встановити фразу через WebUI.
Стандартний binding не рекомендується. Краще перепрошити приймач власною фразою.

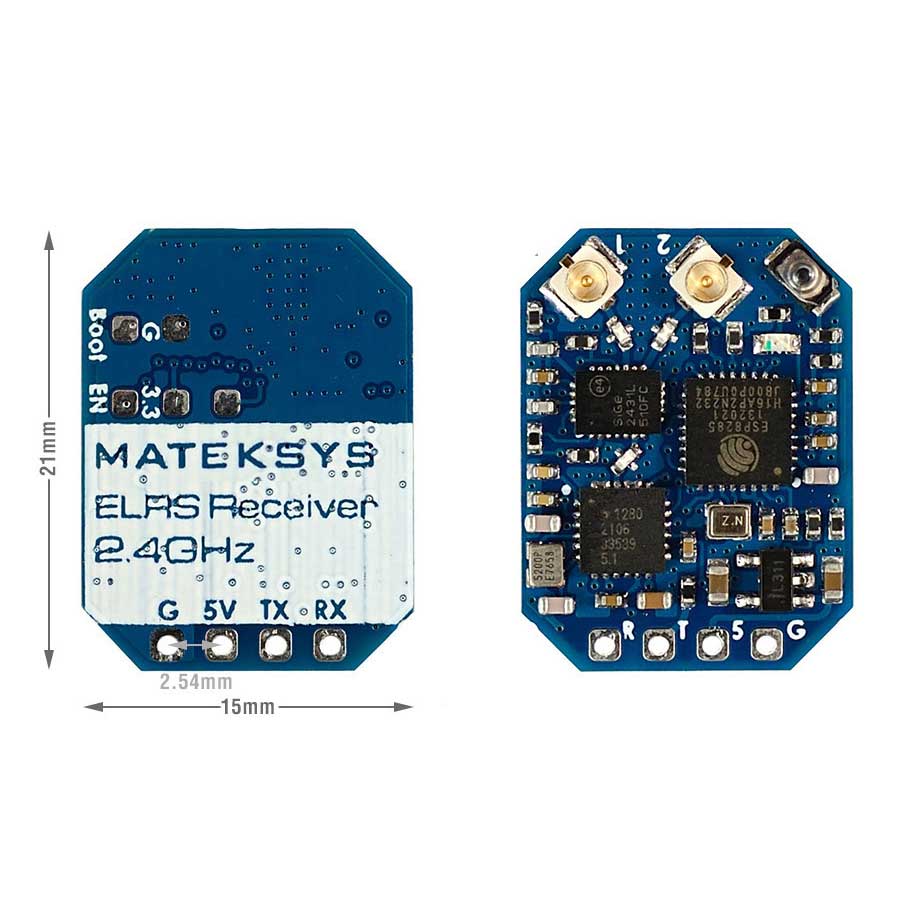

Підключення до FC
Приймач RX — FC UART_TX для телеметрії
Приймач TX — FC UART_RX для керування
Приймач 5V — FC 5В або 4,5В
Приймач G — FC GND
Протокол приймача: серійний — CRSF
Прошивка через конфігуратор ELRS
Підключіть приймач до USB-TTL адаптера: TX приймача до Rx USB-TTL, RX приймача до Tx USB-TTL. З’єднайте 5V та GND USB-TTL з 5V та GND приймача. Утримуючи кнопку boot, увімкніть живлення приймача, потім відпустіть — світлодіод має загорітись постійно.
Виберіть ціль MATEK R24-D 2.4GHz RX (для ELRS-R24-D) / MATEK R24-S 2.4GHz RX (для ELRS-R24-S) та метод прошивки «UART», встановіть binding-фразу та параметри прошивки, позначте «erase before flash» та «Force Flash», після чого натисніть Flash.
Усунення несправностей
Якщо приймач не вдається прошити через WIFI або BFpassthrough із заводською прошивкою — спробуйте відновити його через прошивку по UART.
