Технічні характеристики
- STM32G431KB, прошивка mLRS
- LoRa SX1262 із термокомпенсованим кварцовим генератором (TCXO)
- Підсилювач потужності / МШП (PA/LNA) SE2435L
- Робоча частота: 900 МГц (868 МГц, 915 МГц FCC)
- Вихідна потужність RF (915 МГц): 17 дБм (мін) / 20 дБм / 24 дБм / 27 дБм / 30 дБм (1000 мВт)
- Вихідна потужність RF (868 МГц): 17 дБм (мін) / 20 дБм / 24 дБм / 27 дБм / 30 дБм (1000 мВт)
- Роз’єм антени: IPEX MHF-1
- CAN: двонаправлений послідовний MAVLink та вихід RC (протокол DroneCAN), за замовчуванням
- TX1/RX1: двонаправлений послідовний MAVLink
- TX2: вихід RC (CRSF або SBUS)
- одна кнопка для режиму DFU та прив’язки (Bind)
- Живлення: 4,5–13 В постійного струму (DC) на контактну площадку «V»
- Енергоспоживання: у середньому 340 мА / пікове 850 мА при 5 В (31 Гц, 30 дБм)

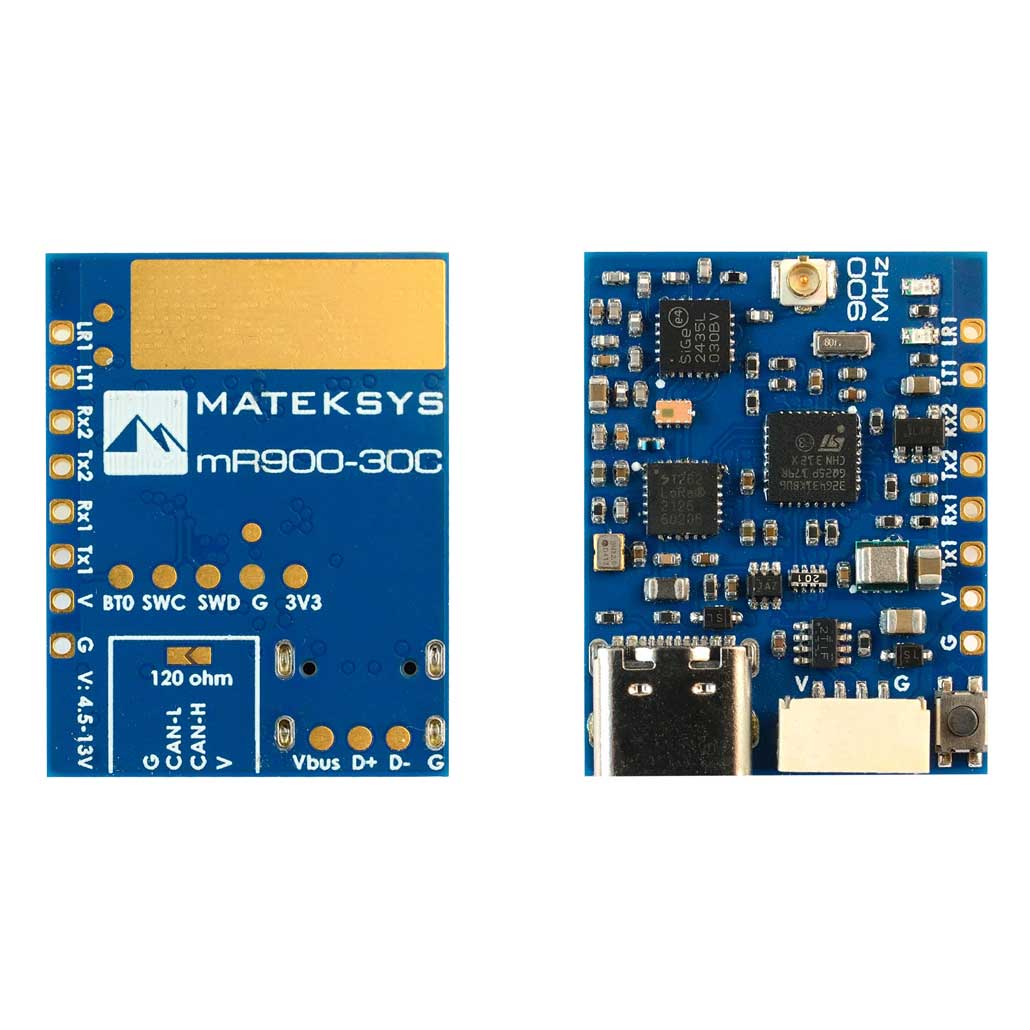

- Розмір плати: 30×23,5 мм
- Вага: 6 г (з антеною)
- Комплектація:
- 1x mR900-30C
- 1x дипольна антена IPEX MHF1, 8 см
- 1x радіатор 20*20*6 мм
Стан світлодіодів
- [Червоний блимає 2 Гц] – немає підключення до передавача
- [Зелений блимає 1 Гц] – підключено до передавача
- [Червоний та зелений почергово] – увімкнено режим прив’язки
Прив’язка
- Після ввімкнення живлення натисніть кнопку прив’язки (приблизно на 4 секунди) на приймачі. У режимі прив’язки зелений та червоний світлодіоди почергово блиматимуть із частотою приблизно 2,5 Гц.
- https://github.com/olliw42/mLRS-docu/blob/master/docs/BINDING.md
Прошивка
- mLRS https://github.com/olliw42/mLRS/tree/main/firmware/pre-release-stm32
- Ціль збірки (Targets):
- rx-matek-mr900-30C-g431kb
Налаштування
Поради
- mLRS Github та Документація
- mLRS Discord
- mLRS Facebook група
- Якщо ви встановлюєте потужність RF >= 500 мВт, рекомендується прикріпити радіатор до нижньої сторони плати. Проміжки між ребрами можна використовувати для кріплення гвинтами M3.
- Серія MATEKSYS mLRS 900MHz НЕ сумісна з ELRS 900MHz та серією Frsky R9 на базі SX127x. Вони не зв’язуються (не біндяться) одна з одною.
- SX126x_SX127x_INCOMPATIBILITY
