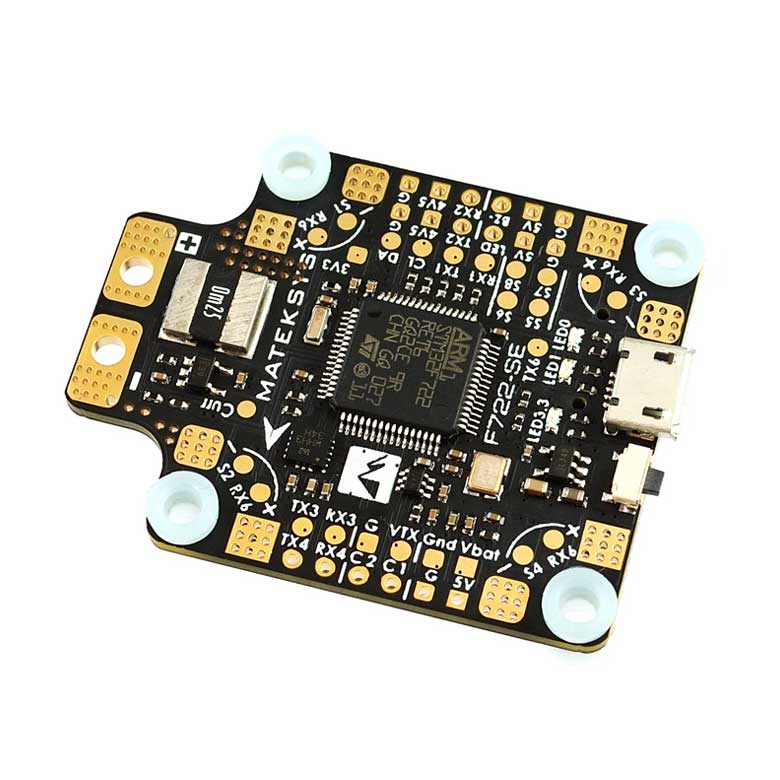

Політний контролер F722-SE

• ІНСТРУКЦІЯ (15М)

Специфікації FC

• MCU: 216МГц STM32F722RET6
• IMU: MPU6000 та ICM20602, вбудовані подвійні гіроскопи (SPI)
• Барометр: BMP280 або DPS310 (I2C)
• OSD: AT7456E (SPI)
• Blackbox: слот MicroSD (SPI)
• 5x UART (1,2,3,4,6) з вбудованою інверсією
• 1x Softserial підтримується
• 8x виходів Dshot/Proshot/oneshot
• 1x I2C
• 4x майданчики RX6 (по одному на кут) для телеметрії ESC BLheli32
• 4x окремі майданчики живлення/сигналу ESC
• 1x група майданчиків G/S1/S2/S3/S4 для сигналу/GND ESC 4-в-1
• 3x світлодіоди статусу FC (синій, зелений) та індикатор 3,3В (червоний)
• Фільтрований вихід живлення Vbat для VTX, перемикається через AUX (вкладка режимів-user1)
• Подвійне зображення камери перемикається через AUX (вкладка режимів-user2)

• Керування камерою: так
• Протокол Smartaudio та Tramp VTX: так
• LED-стрічка WS2812: так
• Зумер: так
• RSSI: так
• Додатковий ADC для аналогової швидкості польоту INAV

Специфікації PDB

• Вхід: 6~36В (3~8S LiPo) із захистом TVS
• PDB: 4×35А (макс.4×46А)
• BEC: 5В 2А безперервно (макс. 3А)
• LDO 3,3В: макс. 200мА
• Датчик струму 184А (масштаб 179)
• Датчик напруги батареї: 1:10 (масштаб 110)

Прошивка FC

• BetaFlight / INAV
• Ціль: MATEKF722SE

Фізичні параметри

• Монтаж: 30,5×30,5мм, Ø4мм з амортизаторами Ø3мм
• Розміри: 36×46мм
• Вага: 10г

Комплектація

• 1x FC F722-SE
• 6x силіконові амортизатори M4 до M3
• 1x пластина FR4 PCB 36×36×1мм
• 1x конденсатор Rubycon ZLH 35В/470мкФ (низький ESR)

• Перемикачі живлення VTX та зображення камери підтримуються INAV 2.1 та новіше

• Версія F722-SE DPS310 та попередня версія BMP280 мають однакове компонування й компоненти, за винятком стилю майданчиків барометра та батареї.

• Прошивки INAV2.5.x та Betaflight 4.2.x, завантажені з конфігуратора, не підтримують новий барометр DPS310.
• DPS310 офіційно підтримується INAV2.6/BetaFlight 4.3 та новим конфігуратором.
• Наразі завантажте кастомізовану прошивку BetaFlight 4.2.x за посиланням «Прошивки» у верхньому правому куті
