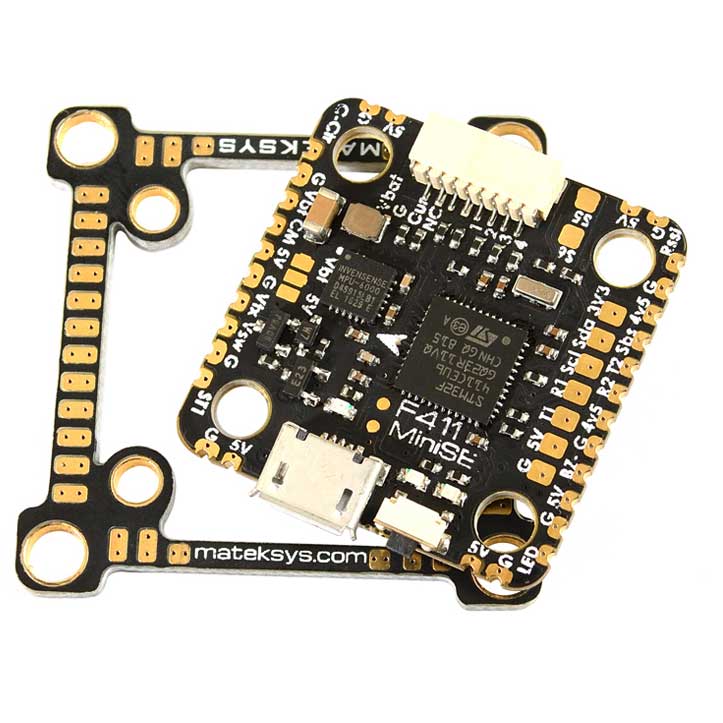

Політний контролер F411-mini SE
999,00 ₴
- MATEKSYS політний контролер F411-mini SE
- STM32F411CEU6
- MPU6000 Gyro/Acc
- OSD
- BMP280 барометр
- 2x Softserial_Tx, 1x I2C
- 6x PWM виходів (DShot сумісні)
- 6~34В(2~8S) вхідна напруга
- Фільтрований 3В та 3А вихід живлення
- Конвертоване кріплення 20~30,5мм
- Перемикач живлення VTX ON/OFF
- *** BF/INAV target: MATEKF411SE ***
Короткий посібник F411-miniSE (PDF 10М)
Специфікації FC
- MCU: 100МГц STM32F411CEU6
- IMU: MPU6000 (SPI)
- Барометр: BMP280 (I2C)
- OSD: AT7456E (SPI)
- Blackbox: немає
- 2x UART
- 2x Softserial-Tx
- 6x виходів PWM (Dshot/Proshot/oneshot/multishot)
- 1x I2C
- 3x ADC (VBAT, струм, RSSI)
- 3x світлодіоди статусу FC (синій, червоний) та індикатор 3,3В (червоний)
- 1x роз’єм SH1.0_8pin (Vbat/G/Curr/R6/S1/S2/S3/S4)
- Керування VTX TR/SA: так
- Керування камерою: так
- Керування LED WS2812: так
- Вихід зумера: так
- RSSI: так
- Фільтрований вихід живлення Vbat для VTX, перемикається через AUX (вкладка режимів-user1)
- Конвертоване кріплення 20мм до 30,5мм
Живлення
- Вхід: 6~36В (2~8S LiPo)
- BEC: 5В 2А безперервно (макс. 3А)
- LDO 3,3В: макс. 200мА
- Датчик напруги батареї: 1:10 (масштаб 110)
- Немає вбудованого датчика струму, підтримка зовнішнього датчика PDB/4-в-1
Прошивка FC
- Ціль INAV: MATEKF411SE
- Уніфікована ціль BF: MATEKF411SE(MTKS)
Фізичні параметри
- Монтаж
- 20×20мм/Ø3мм із силіконовими амортизаторами
- 20×20мм/Ø2мм із силіконовими та латунними амортизаторами
- 30,5×30,5мм/Ø3мм з перехідною пластиною та силіконовими амортизаторами
- Розміри: 28×28мм
- Вага: 5г
Комплектація
- 1x F411-miniSE
- 1x перехідна пластина 20мм до 30,5мм
- 6x силіконові амортизатори M4 до M3
- 6x латунні амортизатори M3 до M2
- 1x кабель SH1.0_8pin 5см
- 2x роз’єми SH1.0_8pin
| INAV MATEKF411SE | BF | |||
| Літак | Літаюче крило | Мультикоптер | Мультикоптер | |
| S1 | Мотор-1 | Мотор-1 | Мотор-1 | Мотор-1 |
| S2 | Мотор-2 | Мотор-2 | Мотор-2 | Мотор-2 |
| S3 | Серво | Серво | Мотор-3 | Мотор-3 |
| S4 | Серво | Серво | Мотор-4 | Мотор-4 |
| S5 | Серво | Серво | Мотор-5 | Мотор-5 |
| S6 | Серво | Серво | Серво | Мотор-6 |
| Магнітометр | I2C (SDA, SCL) | HMC5883/MAG3110/QMC5883/IST8310 | |
| INAV Pitot швидкості | I2C (SDA, SCL) | Цифровий Pitot_MS4525 | |
| SBUS | Майданчик Sbs | Вбудований інвертор на UART2-RX | |
| GPS | UART1 (T1 R1) | Вимкнути MSP на UART1 | |
| Frsky Smartport | Майданчик T2 | Softserial2-TX увімкнено на майданчику T2 за замовчуванням | |
| Керування VTX | Майданчик ST1 | Softserial1-TX увімкнено на майданчику ST1 за замовчуванням | |
| FPort | UART2 (TX2) | Потрібен неінвертований сигнал Smartport (модифікований) | |
| GPS | UART1 (T1 R1) | Вимкнути MSP на UART1 | |
| Керування VTX | Майданчик ST1 | Softserial1-TX увімкнено на майданчику ST1 за замовчуванням | |
| PPM | Майданчик R2 | Вимкнути Serial RX на UART2 | |
| GPS | UART1 (T1 R1) | Вимкнути MSP на UART1 | |
| Керування VTX | Майданчик ST1 | Softserial1-TX увімкнено на майданчику ST1 за замовчуванням | |
| CrossFire | UART2 (T2 R2) | Не вмикайте жодних функцій на SOFTSERIAL2 | |
| GPS | UART1 (T1 R1) | Вимкнути MSP на UART1 | |
| Керування VTX | Майданчик ST1 | Softserial1-TX увімкнено на майданчику ST1 за замовчуванням | |
| Spektrum/IBUS | UART2 (R2) | ||
| GPS | UART1 (T1 R1) | Вимкнути MSP на UART1 | |
| Керування VTX | Майданчик ST1 | Softserial1-TX увімкнено на майданчику ST1 за замовчуванням | |
