Відеопередавач 5.8Ггц VTX-HV з керуванням BFCMS

Специфікації та особливості

• Вхідна напруга: 7~27В (2~6S LiPo)
• 40 стандартних каналів, діапазони A/B/E/F/R
• Вихідна потужність: 25, 200, 500мВт, перемикається
• Вихід BEC: 5В/1А для камери або FC
• Традиційне керування частотою та потужністю кнопкою+LED
• Керування BFCMS (BFOSD та LUA-скрипт) через FC UART_TX
• Прошивка оновлювана

• Споживання: макс. 3,1Вт @ 500мВт
• Вхідний імпеданс відео: 75 Ом
• Частота аудіопіднесучої: 6,5МГц
• Роз’єм RF: U.FL (IPEX)
• Формат відео: NTSC/PAL

• Вага: 6г (тільки передавач, без кабелю SMA)

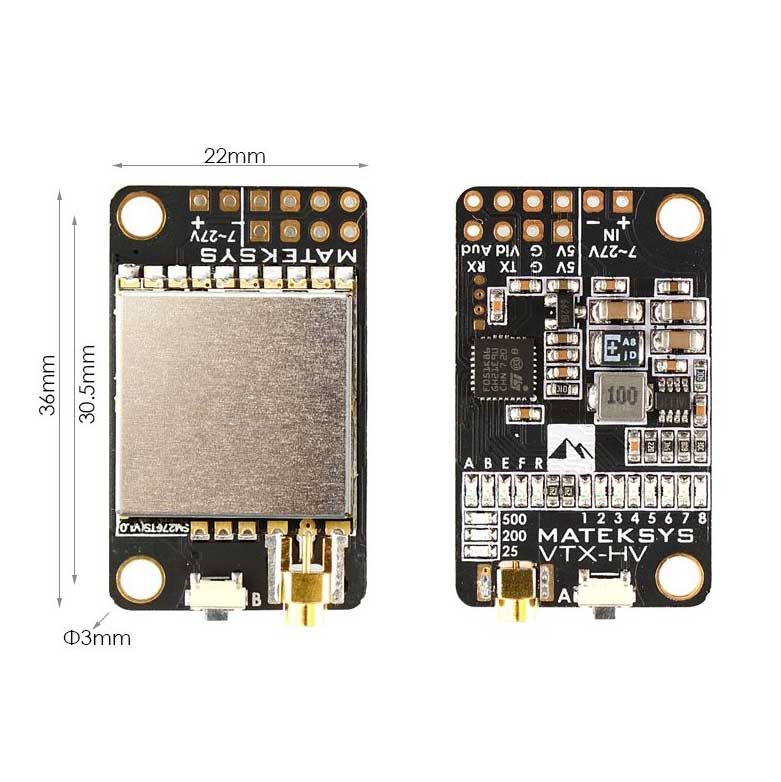

• Розмір: 36×22×6,5мм, монтаж 30,5мм

Комплектація версії U.FL

• Відеопередавач 5.8G (U.FL)
• Термоусадкова трубка ПВХ
• Кабель U.FL — SMA Female, RG178, 10см
• Антена-штир U.FL 5.8G, RG178 10см

Комплектація версії MMCX

• Відеопередавач 5.8G (MMCX)
• Термоусадкова трубка ПВХ
• Кабель MMCX — SMA Female, RG178, 9см

За замовчуванням: F4 5800, 500мВт

Якщо увімкнено керування BFCMS, BF перекриє керування кнопкою. Частоту/потужність потрібно змінювати через OSD/Lua/команду CLI.

github.com/betaflight/betaflight/wiki/VTX-CLI-Settings

КНОПКА

BFOSD

Прошивка BF3.2.x

• BFOSD 25мВт — VTX 25мВт
• BFOSD 100мВт — VTX 200мВт
• BFOSD 200мВт — VTX 200мВт
• BFOSD 400мВт — VTX 500мВт
• BFOSD 600мВт — VTX 500мВт

Прошивка BF3.3 та новіші

• BFOSD 25 — VTX 25мВт
• BFOSD 200 — VTX 200мВт
• BFOSD 400 — VTX 500мВт

LUA-скрипт Frsky

• OpenTX 2.2.0
• прошивка XSR_170619

Утиліта VTX_Tool

• Matek_VTX_Tool_0.0.1.0

Прошивка

• VTX-HV_V1.4.bin
• VTX-HV_V1.5.bin
• VTX-HV_V1.9.bin

V1.4 (24 вер. 2017)
Виправлено керування BFCMS через softserial-tx

V1.5 (15 лист. 2017)
Виправлено баг команди кнопки (світлодіоди вимикались при натисканні)

V1.9 (26 бер. 2018)

• Виправлено проблему циклу живлення при виборі рівня потужності 100 або 600 з керуванням BF3.3 CMS
• Скорочено час очікування до 5 секунд перед збереженням нового налаштування.

Завантажте MATEK_VTX-HV.json на вкладці «VTX Transmitter» конфігуратора BF

або

Скопіюйте й вставте наступну команду в CLI BF4.1 та новіших версій

• vtxtable bands 5
• vtxtable channels 8
• vtxtable band 1 BOSCAM_A A 5865 5845 5825 5805 5785 5765 5745 5725
• vtxtable band 2 BOSCAM_B B 5733 5752 5771 5790 5809 5828 5847 5866
• vtxtable band 3 BOSCAM_E E 5705 5685 5665 5645 5885 5905 5925 5945
• vtxtable band 4 FATSHARK F 5740 5760 5780 5800 5820 5840 5860 5880
• vtxtable band 5 RACEBAND R 5658 5695 5732 5769 5806 5843 5880 5917
• vtxtable powerlevels 3
• vtxtable powervalues 25 200 400
• vtxtable powerlabels 25 200 500
• save

** Для рівня VTX 500мВт використовуйте powervalues 400 або 600

** Вимкніть «Factory» у списку частот
