Політний контролер F411-WTE

Специфікації FC

• MCU: 100МГц STM32F411CEU6
• IMU: BMI270 (SPI) або ICM42688P
• Барометр: SPL06-001 (I2C)
• OSD: AT7456E (SPI)
• Blackbox: немає
• 2x UART
• 2x повних Softserial
• 6x виходів PWM (2x мотори, 4x серво)
• 1x I2C
• 4x ADC (VBAT, струм, RSSI, швидкість польоту)
• 3x світлодіоди статусу FC (синій, червоний) та індикатор 3,3В (червоний)
• Вбудований інвертор на UART2-RX для входу SBUS
• Перемикання подвійного входу камери
• Перемикач живлення Vbat увімк/вимк для VTX та камери
• Приймач PPM: не підтримується

Живлення

• Вхід 6~30В DC (2~6S LiPo)
• Датчик струму 132А (масштаб 250)
• Шунтуючий резистор PDB/струм: 90А безперервно, 132А пікове.
• BEC 5В 1,5А для FC та периферії
• BEC Vx 5А для серво, опції 5В/6В
• Vbat для VTX та камери (перемикається увімк/вимк)
• LDO 3,3В 200мА
• Датчик напруги батареї: 1k:10k

Прошивка FC

• Ціль INAV: MATEKF411TE (INAV4.1 або новіше)

Фізичні параметри

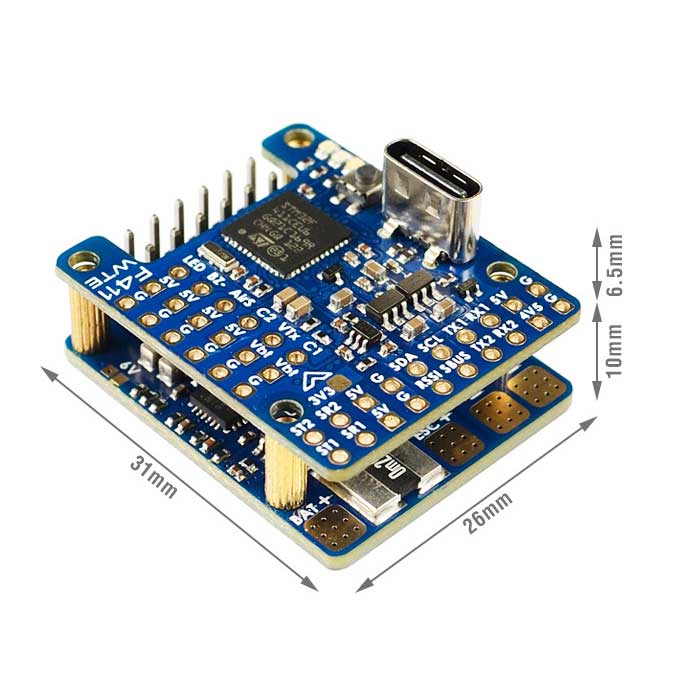

• Розміри: 31×26×16,5мм
• Монтаж: 22×22мм, Ø2мм
• Вага: 10г

Комплектація

• 1x FC F411-WTE
• Піни Dupont 2,54 (плата постачається без паяння)

• F411-WTE постачається з попередньо встановленою прошивкою INAV 4.1.0 для контролю якості
• Починаючи з INAV5.0, ціль MatekF411TE входить у список конфігуратора INAV.
• Завантажте прошивку INAV 4.x.x з нашого сайту (кнопка «Прошивки» у верхньому правому куті)
• Прошивку INAV 5.x або новішу можна завантажити прямо з конфігуратора INAV.
