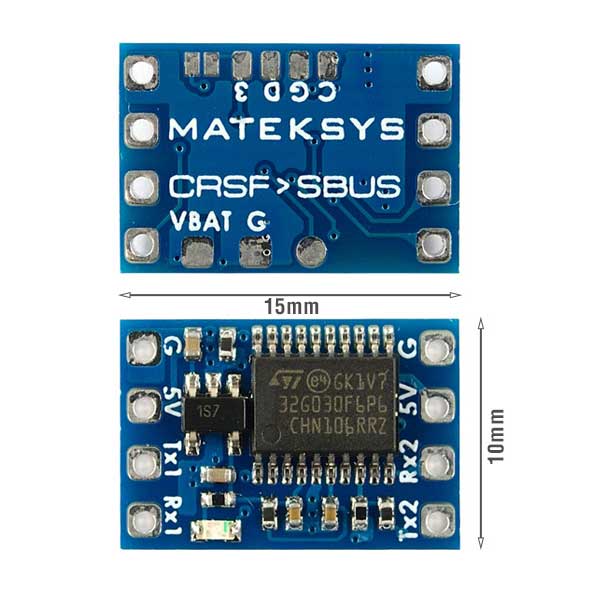

Оновлення CRSF-SBUS через A або B
A. Модулі USB-TTL, наприклад CP210x, FTDI
1. Підключення
- TX1 — RX модуля USB-TTL
- RX1 — TX модуля USB-TTL
- 5V — 5V модуля USB-TTL
- G — GND модуля USB-TTL
2. Замкніть перемичку на нижній стороні краплею олова, або торкніться кінчиками пінцета під час ввімкнення живлення.
3. Підключіть модуль USB-TTL до ПК.
Синій світлодіод на платі CRSF-SBUS буде швидко блимати — це означає, що плата працює в режимі завантаження.
Тепер можна прибрати перемичку, або прибрати її після прошивки.
4. Відкрийте Matek Configurator, виберіть COM-порт USB-TTL, швидкість 115200, натисніть «Connect»
5. Відкрийте файл «crsf_sbus_vx.x.x.bin»
6. Натисніть «Upgrade»
7. Після оновлення приберіть перемичку.
B. Passthrough INAV/BF по serial
1. Підключення
- TX1 — будь-який вільний UART_RX на FC
- RX1 — будь-який вільний UART_TX на FC
- 5V — FC 5V або 4V5
- G — FC GND
2. Замкніть перемичку на нижній стороні краплею олова, або торкніться кінчиками пінцета під час ввімкнення живлення.
3. Підключіть USB FC до ПК
Синій світлодіод на платі CRSF-SBUS буде швидко блимати — це означає, що плата працює в режимі завантаження.
Тепер можна прибрати перемичку, або прибрати її після прошивки.
4. Відкрийте конфігуратор INAV/BF, підключіть FC
5. Натисніть вкладку «CLI» конфігуратора INAV/BF, введіть «serialpassthrough x 115200», де x = номер UART мінус 1, наприклад, якщо плата CRSF-SBUS підключена до UART4 FC — введіть «serialpassthrough 3 115200».
6. Відключіть FC від конфігуратора, переконайтесь, що USB все ще підключений до FC, а світлодіод на платі CRSF-SBUS все ще швидко блимає.
7. Відкрийте Matek Configurator, виберіть COM-порт польотного контролера, швидкість 115200, натисніть «Connect»
8. Відкрийте файл «crsf_sbus_vx.x.x.bin»
9. Натисніть «Upgrade»
10. Після оновлення приберіть перемичку.
