Приймач mLRS MAVLink 900МГц, mR900-30

Специфікації

• STM32G431KB, прошивка mLRS
• LoRa SX1262 з TCXO
• PA/LNA SE2435L
• Частота RF: 900МГц (868МГц, 915МГц FCC)
• Потужність RF 915МГц: 17дБм(мін) / 20дБм / 24дБм / 27дБм / 30дБм(1000мВт)
• Потужність RF 868МГц: 17дБм(мін) / 20дБм / 24дБм / 27дБм / 30дБм(1000мВт)
• Роз’єм антени: IPEX MHF-1
• TX1/RX1: двонапрямний серійний MAVLink
• TX2: RC out (CRSF або SBUS)
• Одна кнопка для режиму DFU та Bind

• Живлення: 4,5-13В DC @ «V» pad
• Розсіювана потужність: середня 340мА / пікова 850мА @5В IN (31Гц, 30дБм)

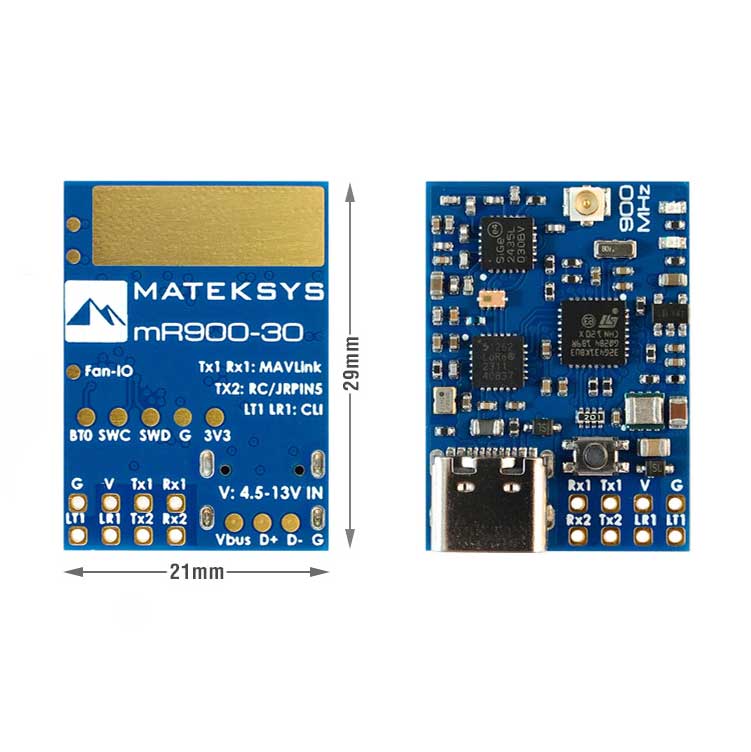

• Розмір PCB: 29×21мм
• Вага: 5,3г з антеною

• Комплектація:
  • 1x mR900-30
  • 1x дипольна антена IPEX MHF1, 8см
  • 1x радіатор 20×20×6мм

Стан світлодіода

• [Червоне блимання 2Гц] — не з’єднано з передавачем
• [Зелене блимання 1Гц] — з’єднано з передавачем
• [Почергово червоний та зелений] — увімкнено режим прив’язки

Прив’язка (Binding)

• Після ввімкнення живлення натисніть кнопку bind (близько 4 секунд) на приймачі. У режимі прив’язки зелений і червоний світлодіоди почергово блимають з частотою близько 2,5Гц.
• github.com/olliw42/mLRS-docu — BINDING.md

Прошивка

• mLRS: github.com/olliw42/mLRS — pre-release-stm32
• Цілі:
  • Приймач RX: rx-matek-mr900-30-g431kb
  • Режим TX-модуля: tx-matek-mr900-30-g431kb-default
  • Режим TX SiKtelem: tx-matek-mr900-30-g431kb-siktelem

Поради

• mLRS Github та документація
• Discord mLRS
• Група mLRS у Facebook
• Якщо встановлено потужність RF ≥500мВт, рекомендується прикріпити радіатор до нижньої сторони плати. Зазори між ребрами можна використати для монтажу гвинтами M3.
• Серія MATEKSYS mLRS 900МГц НЕ сумісна з серіями ELRS 900МГц та Frsky R9 на базі SX127x. Вони не прив’яжуться одна до одної.
