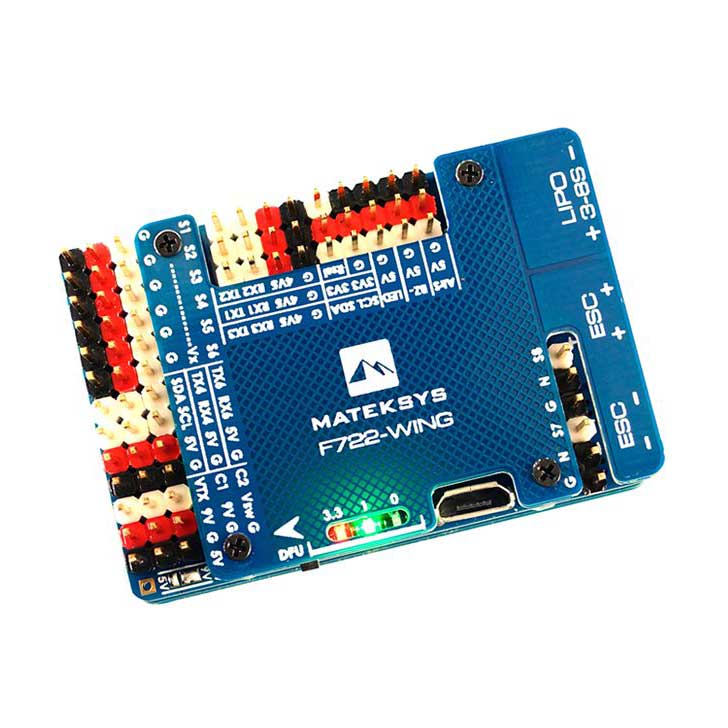

Політний контролер F722-WING

Короткий посібник F722-WING (PDF 12М)

Специфікації FC

• MCU: 216МГц STM32F722RET6
• IMU: MPU6000 (SPI)
• Барометр: BMP280 (I2C)
• OSD: AT7456E (SPI)
• Blackbox: слот MicroSD (SPI)
• 5x UART (1,2,3,4,6) з вбудованою інверсією
• 1x Softserial-Tx
• 2x мотори, 6x серво виходів
• 1x I2C
• 4x ADC (VBAT, струм, RSSI, швидкість польоту)
• 3x світлодіоди статусу FC (синій, червоний) та індикатор 3,3В (червоний)
• Перемикання подвійного входу камери
• Перемикання 5В/9В для камери/VTX
• Високоточний датчик струму
• Керування VTX TR/SA: так
• LED-стрічка WS2812: так
• Зумер: так
• RSSI: так
• Аналоговий датчик швидкості польоту: так
• Цифровий датчик швидкості польоту: так

Прошивка FC

• INAV Flight/BetaFlight
• Ціль: MATEKF722SE

PDB

• Діапазон вхідної напруги: 9~36В (3~8S LiPo) із захистом TVS
• 2x майданчики живлення ESC
• Датчик напруги батареї: 1:10 (масштаб 1100)
• Датчик струму: 132А, 3,3В ADC, масштаб 250
• Шунтуючий резистор: 60А безперервно, 132А пікове.

Вихід BEC 5В

• Призначений для польотного контролера, приймача, OSD, камери, зумера, LED-стрічки 2812, модуля GPS, датчика швидкості польоту
• Безперервний струм: 2А, макс. 3А

Вихід BEC 9В/12В

• Призначений для відеопередавача, камери, гімбала тощо
• Безперервний струм: 2А, макс. 3А
• Опція 12В через перемичку

Вихід BEC Vx

• Призначений для серво
• Напруга регулюється: 5В за замовчуванням, 6В або 7,2В через перемичку
• Безперервний струм: 5А, макс. 6А
• Пульсації виходу: 50мВ (Vвх=24В, Vвих=5В@5А навантаження)

Вихід BEC 3,3В

• Призначений для модуля барометра/компаса та приймача Spektrum
• Лінійний регулятор
• Безперервний струм: 200мА

Фізичні параметри

• Монтаж: 30,5×30,5мм, Ø4мм з амортизаторами Ø3мм
• Розміри: 54×36×13мм
• Вага: 25г
