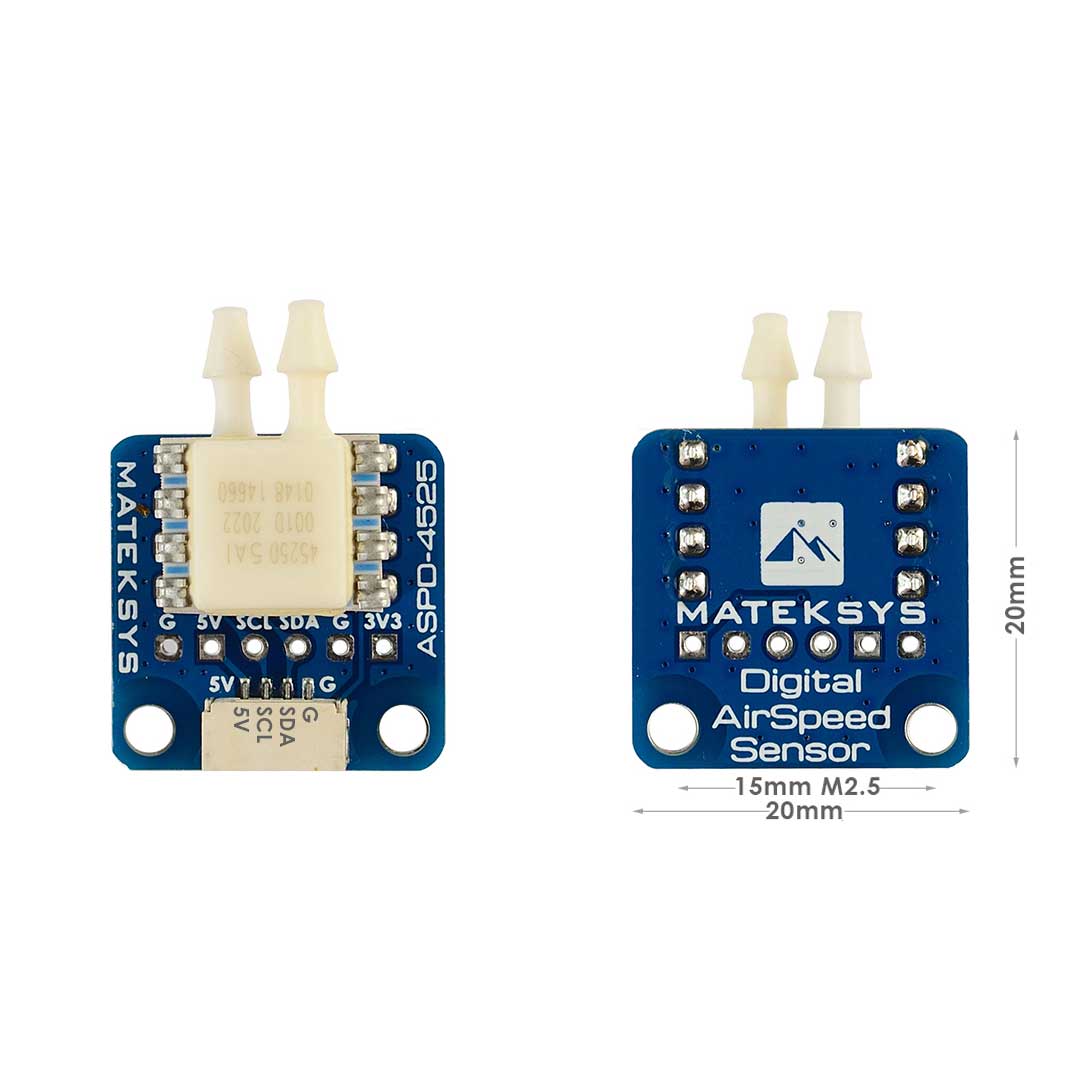

Цифровий датчик повітряної швидкості ASPD-4525

Специфікації

• Напруга живлення плати: 4~5,5В DC
• Датчик: TE 4525DO-DS5AI001DP
• Робочий струм: 5мА
• Вихід: I2C (SCL та SDA)
• Діапазон тиску: 1 PSI (6,89кПа)
• Максимальний тиск: 20 PSI (137,9кПа)
• Робоча температура: -40°C ~ 125°C
• Точність: ±0,25% від діапазону
• Червоний світлодіод: індикатор живлення
• Послідовність контактів JST-GH: 5V, SCL, SDA, GND
• Вага: 3,5г (плата датчика)

Комплектація

• 1x плата датчика ASPD-4525
• 1x силіконовий провід JST-GH-4P — JST-GH-4P, 20см
• Трубка Піто
• Прозора силіконова трубка, 40см

Підключення

• 5V → 4~5,5В на польотному контролері
• SCL → I2C_SCL на польотному контролері
• SDA → I2C_SDA на польотному контролері
• G → GND на польотному контролері

Поради

• Перевірити показання швидкості польоту можна через Mission Planner або конфігуратор INAV. Просто подуйте в трубку Піто або притисніть до неї палець і подивіться на реакцію. У спокійному повітрі коливання між нулем і невеликими значеннями (2-3/с) — це нормально.
• Швидкість польоту змінюється пропорційно кореню з тиску, тому при різницевому тиску, близькому до нуля, вона сильно коливається навіть при малих змінах тиску, а на польотних швидкостях для такої ж зміни швидкості потрібна набагато більша зміна тиску.
• Якщо ви переважно бачите 0~2м/с з періодичними стрибками до 3~4м/с — це нормально. На польотних швидкостях такої мінливості вже не буде.
