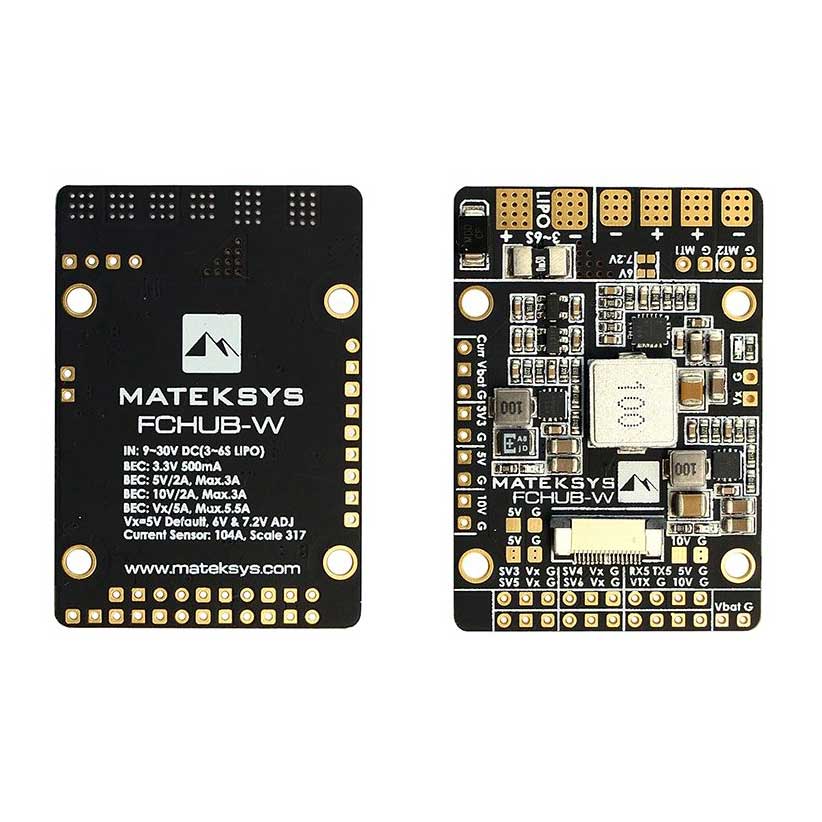

PDB FCHUB-W для літаків фіксованого крила

PDB

• Діапазон вхідної напруги: 9~30В (3~6S LiPo) із захистом TVS
• 2x майданчики живлення ESC
• Датчик струму: 104А, 3,3В ADC, масштаб 317
• 4x вбудовані BEC
• 3x світлодіодні індикатори для 5В, 10В та Vx

Отвори та майданчики для паяння

• + та – : майданчики живлення батареї та ESC
• Curr: вихід датчика струму
• Vbat: напруга батареї
• G: земля
• 3V3: LDO 3,3В
• 5V: BEC 5В
• 10V: BEC 10В
• Vx: BEC 5В/6В/7,2В регульований

Підключення FFC

• Сумісний з польотними контролерами MATEKSYS F405-STD, F722-STD, F405-OSD
• MT1: Мотор1 для INAV Літаючого крила та Літака
• MT2: Мотор2 для INAV Літаючого крила та Літака
• SV3~SV6: Серво 3~6 для INAV Літаючого крила та Літака
• VTX: сигнал відеопередавача
• TX5 та RX5: UART5 контролера F405-STD/F722-STD/F405-OSD

Вихід BEC 5В

• Призначений для польотного контролера, приймача, OSD, камери, зумера, LED-стрічки 2812, модуля GPS
• Синхронний понижуючий DC/DC регулятор
• Напруга: 5,0 +/- 0,1В DC
• Безперервний струм: 2А, макс. 3А
• Пульсації виходу: 20мВ (Vвх=24В, Vвих=5В@2А навантаження)
• Стійкість до короткого замикання (2 секунди)

Вихід BEC 10В

• Призначений для відеопередавача, гімбала
• Синхронний понижуючий DC/DC регулятор
• Напруга: 10,0 +/- 0,2В DC (вхідна напруга >11В)
• Безперервний струм: 2А, макс. 3А
• Пульсації виходу: 20мВ (Vвх=24В, Vвих=10В@2А навантаження)
• Стійкість до короткого замикання (2 секунди)

Вихід BEC Vx

• Призначений для серво
• Синхронний понижуючий DC/DC регулятор
• Напруга регулюється: 5В за замовчуванням, 6В або 7,2В через перемичку
• Безперервний струм: 5А, макс. 5,5А
• Пульсації виходу: 50мВ (Vвх=24В, Vвих=5В@5А навантаження)
• Стійкість до короткого замикання (2 секунди)

Вихід BEC 3,3В

• Призначений для модуля барометра/компаса та приймача Spektrum
• Лінійний регулятор
• Безперервний струм: 500мА

Фізичні параметри

• Монтаж: 30,5×30,5мм, Ø3мм
• Розміри: 52×36×6мм
• Вага: 13г

Для роботи на літаку завантажте INAV 1.8.0 або останню 1.9.x для F405-STD тут: inav_1.8.0_MATEKF405
